Speedlock P90

In Doppelregalzeilen mit einer Höhe von 9.000mm lagert die Firma KME in Osnabrück, schwere Kupferrollen ein. Die Fachlast beträgt bis zu 5.000 kg und die Gesamtanlage bietet Platz für 2.450 Paletten.

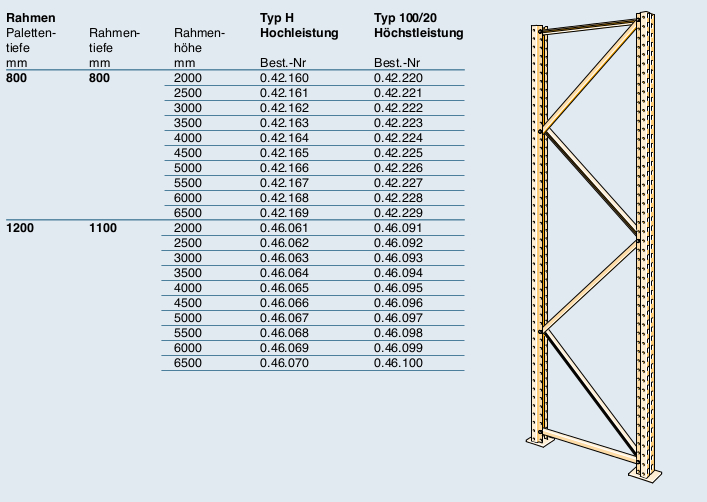

Rahmen

Die Rahmen sind verschraubt und können somit leicht verändert werden. Es besteht z.B. die Möglichkeit, Rahmen anzulaschen. Die Fußplatten verteilen die Last auf eine größere Fläche. Die wirtschaftlichste Lösung für Ihren Bedarfsfall erarbeiten wir Ihnen gerne.

Alle Palettenregal-Bauteile sind in verzinkter Ausführung ab Lager lieferbar. Lackierte Ausführung auf Anfrage.

Bitte beachten:

Die Endrahmen der Regalzeilen müssen nach UVV höher sein (500mm) als die Oberkante des obersten Balkens.

rob_schwer 19

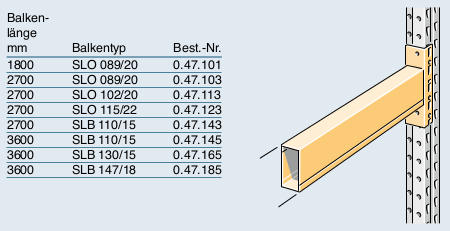

Balken

Das Hohlprofil als Balkenform bietet die technisch größtmögliche Sicherheit gegen Verdrehen und bei horizontalem Aufprall. Die Balken werden in die Stützen eingehängt. Auch bei höchstzulässiger Belastung sind durch die speziell geformten Hakenlaschen keine Diagonalverbände in Längsrichtung erforderlich. Der Balken und die Hakenlaschen sind verzinkt, die Schweißnähte zinkähnlich lackiert. Die aufgeführten Balkentypen sind Standardbalken. Andere Balkenabmessungen auf Anfrage.

rob_schwer 21

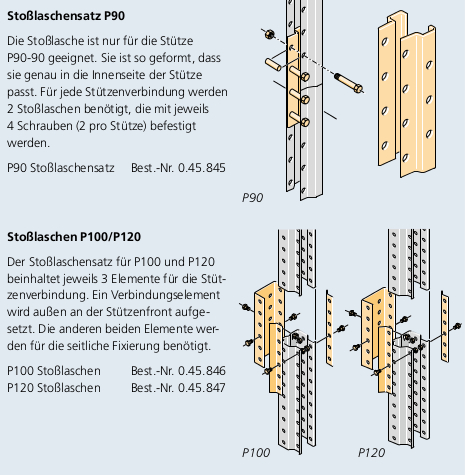

Stoßlaschen

Die Rahmen können bei Umbau oder Erweiterung der Anlage unter Berücksichtigung der Grundtragfähigkeit mit Stoßlaschen aufgestockt werden. Es können sowohl Rahmen gleichen Typs als auch Rahmen leichterer Typen aufgestockt werden. Niemals dürfen schwere Rahmen auf leichte Rahmen aufgestockt werden.

rob_schwer 30

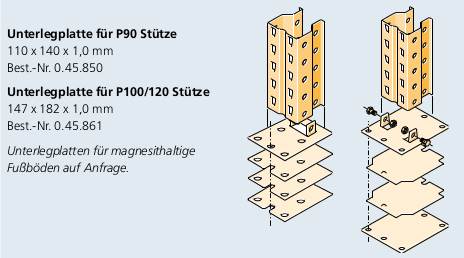

Unterlegplatten

Unterlegplatten werden so unter die Fußplatte gelegt, dass sich die Einkerbung bzw. die Löcher der Unterlegplatte genau unter denen der Fußplatte befinden. Unterlegplatten sollten niemals mehr als 80mm hoch gestapelt werden. Wenn der Stapel höher als 40mm ist, müssen die Unterlegplatten miteinander verschweißt werden.

rob_schwer 31

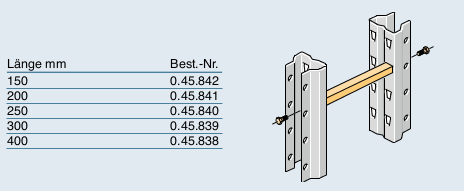

Distanzstücke

Um die Montage von Regal-Doppelzeilen zu erleichtern, können Distanzstücke eingeschraubt werden. Ausführungen zu allen Rahmentypen passend.

rob_schwer 32
